MCT80Y一体化温度变送器
一体化温度变送器是由温度传感器和信号转换器组成，信号转换器安装在温度传感器的冷端接线盒内，温度传感器受温度影响产生电阻或电势效应，经转换产生一个差动电压信号。此信号经放大器放大，再经电压、电流变换，输出与量程相对应的4-20mA的电流信号或其它0-5V/0-10V等信号。
一体化温度变送器将温度传感元件（热电阻或热电偶）与信号转换放大单元有机集成在一起，用来测量各种工艺过程中-200-1600℃范围内的液体、蒸汽及其它气体介质或固体表面的温度。它通常和显示仪表、记录仪表以及各种控制系统配套使用。它具有结构简单，安装、使用、维修方便的特点，目前已广泛用于石油、化工、冶金、电站、轻工等部门。
MCT80Y系列一体化温度变送器分为普通型、隔爆型和数显一体化三类。其中，普通型与隔爆型可以选择不同的内置温度变送器模块，以满足用户不同的应用要求。温度变送器按温度传感器不同，又分为热电偶和热电阻两种系列。
主要特点：
-
可二线制传送。信号转换器供电的两根导线同时也传送输出信号
-
输出恒流信号或恒压信号,抗干扰能力强、远传性能好。
-
信号转换器用环氧树脂封装成模块，具有抗震动、耐腐蚀、防潮湿等优点，可用于条件较差的场所。
-
热电偶的毫伏信号经信号转换器直接转换成4～20mA电流输出，用普通电缆线传送信号，可省去价格昂贵的补偿导线。
-
带现场显示的温度变送器既输出4～20mA的电流信号，又能在测温现场读到实测温度，给操作人员带来很大方便。
-
精度高、抗干扰、长期稳定性好、免维护、可远传（最远达1000米）。
技术指标：
接线与调校：

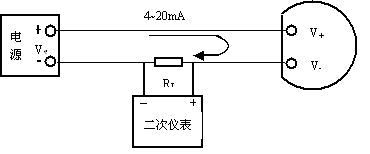

变送器系统连接如图所示，24VDC电源通过屏蔽电缆给变送器供电，“V+”接 24VDC的正极，“V-”接负极，输出 4-20mA 将变送器接到标准信号源上（电阻箱或毫伏计），在信号源给出零点和满度信号时反复调零点及满度电位器，即可精确调整量程。“Z”为 零点调整电位器，“S”为满度调整电位器（所有电位器在出厂以前都已校好)使用中，因线阻、环境温度等因素影响而产生误差时，只需微调零点电位器“Z”即可校正。本校准方法也可用于修正系统误差。
说明：一般电源电压Ｖs选用24V，负载电阻RL选用250Ω，这样当回路中通过4～20mA电流时，RL上的电压降为1～5V。如果Ｖs和RL选用别的数值，那么RL值不能超过由公式RL= 计算得到的数值。
选型：
|
MCT80Y-口-( ℃)-口-口-口-（L×I）-口一体化温度变送器 |
|
|
代码 |
输入类型 |
|
P |
Pt100热电阻 |
|
C |
Cu50热电阻 |
|
K |
K分度热电偶 |
|
E |
E分度热电偶 |
|
S |
S分度热电偶 |
|
M |
用户指定 |
|
|
代码 |
测量范围 |
|
（℃） |
用户指明 |
|
|
代码 |
安装方式 |
|
C1 |
M27×2 |
|
C2 |
M16×1.5 |
|
C3 |
可动法兰 |
|
C4 |
固定法兰 |
|
C5 |
其它（用户指定） |
|
|
代码 |
保护管材质 |
|
G1 |
1Cr18Ni9Ti |
|
G2 |
304不锈钢 |
|
G3 |
316不锈钢 |
|
G4 |
陶瓷 |
|
G5 |
钢玉管 |
|
|
代码 |
保护管直径 |
|
D1 |
Φ12 |
|
D2 |
Φ16 |
|
D3 |
用户指定 |
|
|
代码 |
插深 |
|
L×I |
L×I= mm(用户指定,L代表总长,I代表插深) |
|
|
代码 |
选项 |
|
N |
普通型 |
|
d |
隔爆型 |

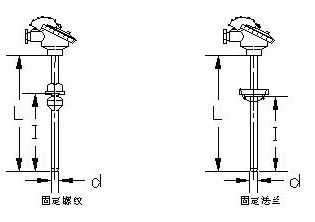

外形尺寸及安装：
1.普通型一体化温度变送器（热电偶、热电阻）
2.隔爆型一体化温度变送器（热电偶、热电阻）
|
