MCT80AR高精度温度变送器模块（热电阻）
MCT80AR高精度温度变送器模块（热电阻）是一种低成本两线温度变送器，它可以接收Pt100热电阻以及各类热电偶输入，可直接安装在传感器的接线盒内，将温度传感器的电阻或毫伏信号转换成标准4-20mA，或0-10mA、1-5V等信号，再远传给其它二次表配套使用。它具有信号准确，可远传（最大500米），精度好，抗干扰，稳定性好，免维护等特点。它的常规精度就可达0.25% 。
特点：
技术指标：
|
项 目 |
技 术 指 标 |
|
精 度 |
热电阻±0.2% |
|
供电电源 |
24VC±10% |
|
输 出 |
4-20mA、0-10mA、0-5V等 |
|
工作湿度 |
≤ 95% RH |
|
工作温度 |
-20℃-70℃ |
|
温 漂 |
± 0.05%/℃、± 0.025%/℃、± 0.01%/℃ |
|
热电偶冷补范围 |
0-60℃ |
|
负载电阻 |
三线制0-10mA：0-1500Ω；二线制4-20mA：0-600Ω |
|
外形尺寸 |
Φ44×18mm 安装孔间距36mm |
|
重量 |
50g |
|
防护等级 |
IP65
|
接线与调校:
24VDC电源通过屏蔽电缆给变送器供电，“V+”接 24VDC的正极，“V-”接负极。将变送器接到标准信号源上（电阻箱或毫伏计），在信号源给出零点和满度信号时反复调整零点及满度电位器，即可精确调整量程。“Z”为零点调整电位器，“S”为满度调整电位器（所有电位器在出厂以前都已校好)。

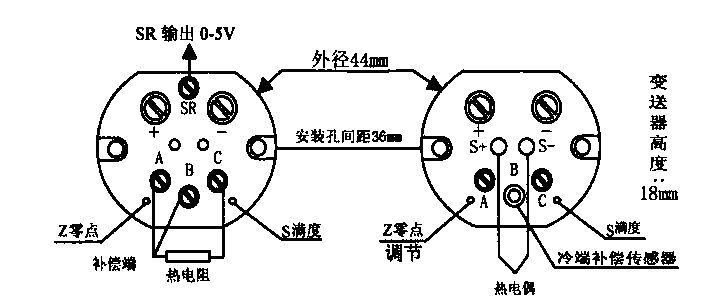

外形尺寸图：
选型表：
|
MCT80AR-口-( ℃)-口高精度温度变送器模块 |
|
MCT80AR |
高精度温度变送器模块 |
|
|
代码 |
输入类型 |
|
P |
Pt100热电阻 |
|
C |
Cu50热电阻 |
|
K |
其它注明 |
|
|
代码 |
测量范围 |
|
（℃） |
用户指明 |
|
|
代码 |
输出信号 |
|
1 |
4-20mA |
|
2 |
0-10mA |
|
3 |
0-5V |
|
4 |
1-5V |
|
