MCT80AC高精度温度变送器模块（热电偶）
MCT80AC高精度温度变送器模块（热电偶）是一种低成本两线温度变送器，它可以接收各类热电偶输入，可直接安装在传感器的接线盒内，将温度传感器的毫伏信号转换成标准4-20mA，或0-10mA、1-5V等信号，再远传给其它二次表配套使用。它具有信号准确，可远传（最大500米），精度好，抗干扰，稳定性好，免维护等特点。
特点：
技术指标：
|
项 目 |
技 术 指 标 |
|
精 度 |
0.5% |
|
供电电源 |
24VC±10% |
|
输 出 |
4-20mA、0-10mA、0-5V等 |
|
工作湿度 |
≤ 95% RH |
|
工作温度 |
-20℃-70℃ |
|
温 漂 |
± 0.05%/℃、± 0.025%/℃、± 0.01%/℃ |
|
热电偶冷补范围 |
0-60℃ |
|
负载电阻 |
三线制0-10mA：0-1500Ω；二线制4-20mA：0-600Ω |
|
外形尺寸 |
Φ44×18mm 安装孔间距36mm |
|
重量 |
50g |
|
防护等级 |
IP65
|
接线与调校:
24VDC电源通过屏蔽电缆给变送器供电，“V+”接 24VDC的正极，“V-”接负极。将变送器接到标准信号源上（电阻箱或毫伏计），在信号源给出零点和满度信号时反复调整零点及满度电位器，即可精确调整量程。“Z”为零点调整电位器，“S”为满度调整电位器（所有电位器在出厂以前都已校好)。

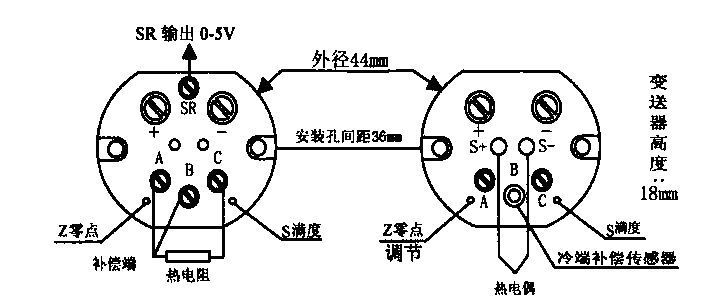

外形尺寸图：
测温范围：
|
类 别 |
材 质 |
分 度 号 |
测 量 范 围 |
|
热
电
偶 |
镍铬-康铜 |
E |
0-1000℃范围内任选 |
|
镍铬-镍硅 |
K |
0-1300℃范围内任选 |
|
铂铑10-铂 |
S |
0-1600℃范围内任选 |
|
铂铑30-铂铑6 |
B |
0-1800℃范围内任选 |
|
铜-康铜 |
T |
0-400℃范围内任选 |
|
铁-康铜 |
J |
0-1200℃范围内任选 |
|
热
电
阻 |
铜热电阻 |
Cu50 |
-50-+150℃范围内任选 |
|
铜热电阻 |
Cu100 |
-50-+15℃范围内任选 |
|
铂热电阻 |
Pt100 |
-200-+600℃范围内任选 |
选型表：
|
MCT80AC-口-( ℃)-口高精度温度变送器模块（热电偶） |
|
MCT80AC |
高精度温度变送器模块（热电偶） |
|
|
代码 |
输入类型 |
|
K |
K分度热电偶 |
|
E |
E分度热电偶 |
|
S |
S分度热电偶 |
|
M |
mV（指定范围） |
|
|
代码 |
测量范围 |
|
（℃） |
用户指明 |
|
|
代码 |
输出信号 |
|
1 |
4-20mA |
|
2 |
0-10mA |
|
3 |
0-5V |
|
4 |
1-5V |
|
