MCT80S小巧型一体化温度变送器
MCT80S系列小巧型一体化温度变送器是采用进口元件，用不锈钢材料封装的，它与电气线路形成一体，体积小巧，应用方便，它精度高，稳定性好，耐振，适应各种工业现场的需要，该产品主要应用于石油、化工、机电设备、制药、食品及小型试验装置等。MCT80S温度变送器的工作原理是：热电偶（阻）在工作状态下所测得的热电势（电阻）的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。
应用：
通常和显示仪表，记录仪表，电子计算机等配套使用。输出4-20mA直接测量各种生产过程中的-200-1200℃范围内液体，蒸汽和气体介质及固体表面温度。
特点
- 二线制输出4-20mA，抗干扰能力强；
- 节省补偿导线及安装温度变送器费用；
- 测量范围大；
- 全部316不锈钢封装，坚固耐用；
- 赫斯曼电气连接，使用方便；
- 小型化设计，方便使用；
主要技术指标：

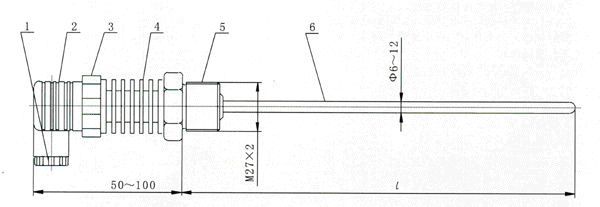

外形图：
图例说明：
1、接线线缆引出孔；2、赫斯曼接头；3、连接件；4、不锈钢壳体或散热片；5、安装螺纹；6、保护管
注：赫斯曼接头内：“1”接24V电源+；“2”接4-20mA信号输出；“3”和“4”为空
选型：
|
MCT80S-口-( ℃)-口-口-口--（L×I）小巧型温度变送器 |
|
MCT80S |
小巧型温度变送器 |
|
|
代码 |
输入类型 |
|
P |
Pt100热电阻 |
|
C |
Cu50热电阻 |
|
K |
K分度热电偶 |
|
E |
E分度热电偶 |
|
S |
S分度热电偶 |
|
M |
用户指定 |
|
|
代码 |
测量范围 |
|
（℃） |
用户指明 |
|
|
代码 |
安装方式 |
|
C1 |
M27×2 |
|
C2 |
M16×1.5 |
|
C5 |
其它（用户指定） |
|
|
代码 |
保护管材质 |
|
G1 |
1Cr18Ni9Ti |
|
G2 |
304不锈钢 |
|
G3 |
316不锈钢 |
|
G4 |
陶瓷 |
|
G5 |
钢玉管 |
|
|
代码 |
保护管直径 |
|
D1 |
Φ12 |
|
D2 |
Φ16 |
|
D3 |
用户指定 |
|
|
代码 |
插深 |
|
L×I |
L×I= mm(用户指定,L代表总长,I代表插深) |
|
